CUBRUS QUICKTRACK
Беспроводной 3D-сканер с трекером с объемной точностью до 0,59 мм
Оптическая 3D-система для скоростного и точного сканирования без позиционных меток

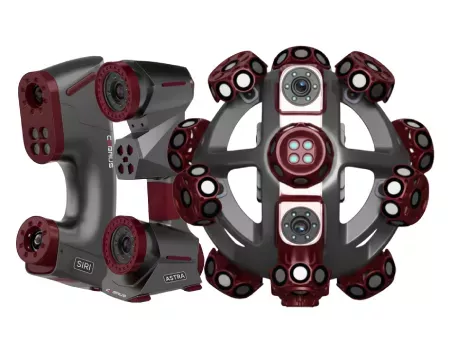

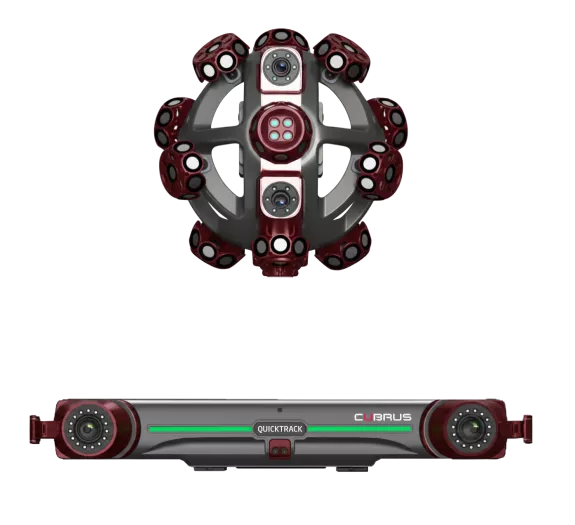

Система CUBRUS QUICKTRACK сочетает в себе ручной 3D‑сканер и оптический трекер для беспроводного измерения деталей любого размера — от сложных компонентов до массивных изделий.
Трекер оснащен инновационной двухрежимной системой (оптическое 3D‑сканирование и ручное сканирование широкой области), делающей систему универсальным решенияем для самых сложных измерений и условий работы.
CUBRUS QUICKTRACK применяется для метрологического контроля, обратного инжиниринга и контроля качества в аэрокосмической, автомобильной промышленности, при производстве оснастки, а также в энергетике, где требуется сочетание высокой точности и мобильности.
* Внешний вид и комплектация могут отличаться от представленных на изображении
- Сканирование поверхностей любой сложности без необходимости использования позиционных меток
- Два рабочих режима в одной системе: оптическое сканирование с трекером для максимальной точности и широкоформатное сканирование в ручном режиме для гибкости
- Скорость до 6 630 000 измерений/сек, системная точность до 0,025 мм и объемная точность до 0,059 мм
- Две конфигурации трекерной системы: QUICKTRACK для измерений объектов малого и среднего размера с точностью до 0,060 мм (рабочая зона трекера до 3,5 метров) и QUICKTRACK PRO для сканирования крупногабаритных изделий и элементов с точностью до 0,072 мм (рабочая зона трекера до 4,2 метров)
- Встроенное программное обеспечение
- Беспроводной модуль для работы в сложных условиях
- Полная мобильность: все компоненты (сканер, трекер, датчики) работают автономно по Wi-Fi
Технические характеристики
| Параметры | ||||
|---|---|---|---|---|
| Точность | до 0,020 мм (3D-сканер); до 0,025 мм (система) |
|||
| Объемная точность | QUICKTRACK: при дистанции трекера 3,5 м: 0,60 мм; QUICKTRACK PRO: при дистанции трекера 3,5 м: 0,059 мм; при дистанции трекера 4,2 м: 0,072 мм; при сканировании трекером: 0,072 + 0,012 мм/м |
|||
| Объемная точность с внешней фотограмметрией | 0,044 + 0,012 мм/м | |||
| Скорость измерений | 6 630 000 точек/сек | |||
| Зона сканирования | до 500 × 600 мм | |||
| Источник света | 54 синие лазерные линии + 17 синих параллельных лазерных линий + 54 синие лазерные линии + 1 синяя лазерная линия | |||
| Расстояние до объекта (стандартный режим) | 300 мм | |||
| Размеры измеряемого объекта | 0,15 - 3,89 м | |||
| Габариты | Сканер: 252 × 195 × 260 мм Трекер: 570 × 87 × 94 мм |
|||
| Вес | Сканер: 1,3 кг (1,4 кг с аккумулятором и беспроводным модулем) Трекер: 2,2 кг (2,6 кг с аккумулятором и беспроводным модулем) |
|||
| Рабочая температура | -10 ~ 40°C | |||
