CUBRUS AXIS
Сверхточный 3D-сканер для метрологического измерения объектов до 8 м
Флагманское решение в линейке CUBRUS: высокая скорость измерений и технологичность
Универсальный беспроводной 3D‑сканер CUBRUS AXIS позволяет быстро создавать точные цифровые модели самых сложных деталей и изделий. Сочетает максимальную в линейке ручных 3D‑сканеров CUBRUS скорость до 8 290 000 измерений/сек и разрешение до 0,01 мм с универсальностью полевого инструмента. Мощная лазерная система обеспечивает высокое качество полученных данных в разных условиях освещения.

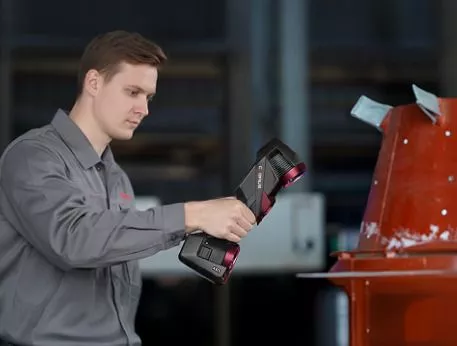

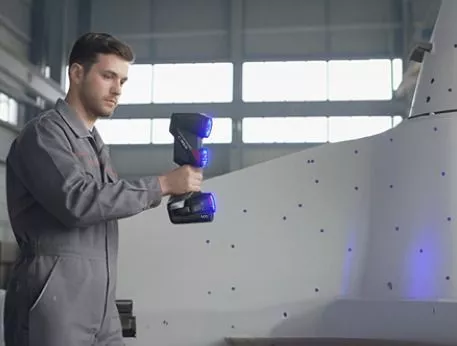

3D-сканер применяется для контроля качества, реверс-инжиниринга и цифрового архивирования в аэрокосмической, автомобильной, энергетической отраслях и тяжелом машиностроении, где необходима высокая точность в сложных условиях измерений.

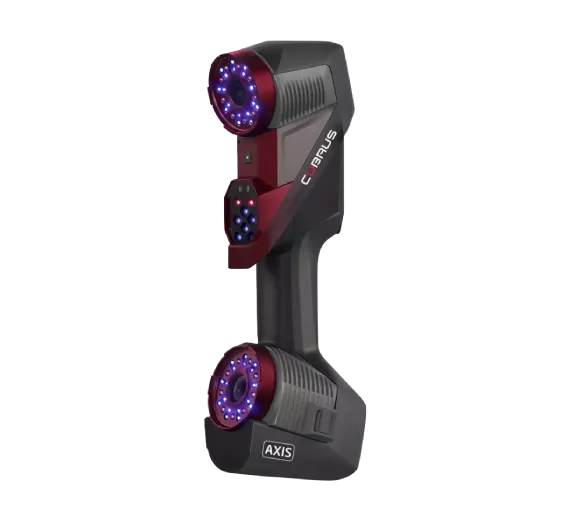

* Внешний вид и комплектация могут отличаться от представленных на изображении
- 5 специализированных режимов сканирования в одном устройстве (от сверхточного до крупногабаритного)
- Высочайшая скорость: самый быстрый в линейке — до 8,29 млн измерений/сек
- Сканирование поверхностей любой сложности
- Измерение объектов от 5 см до 8 м
- Встроенное программное обеспечение
- Беспроводной модуль для работы в сложных условиях и встроенный сенсорный экран
- Встроенная система для высокоточных измерений крупных объектов
Технические характеристики
| Параметры | ||||
|---|---|---|---|---|
| Точность | до 0,02 мм | |||
| Объемная точность | 0,015 + 0,03 мм/м | |||
| Объемная точность со встроенной фотограмметрией | 0,015 + 0,015 мм/м | |||
| Объемная точность с внешней фотограмметрией | 0,015 + 0,012 мм/м | |||
| Скорость измерений | 8 290 000 точек/сек | |||
| Зона сканирования | до 1440 × 1000 мм | |||
| Источник света | 108 синих лазерных линий + 17 синих параллельных лазерных линий + 1 синяя лазерная линия + 38 инфракрасных линий | |||
| Расстояние до объекта (стандартный режим) | 320 мм | |||
| Режим высокого разрешения | 220 мм | |||
| Режим большой зоны | 900 мм | |||
| Размеры измеряемого объекта | 0,05 - 8 м | |||
| Габариты | 344 × 124 × 99 мм | |||
| Вес | 0,64 кг | |||
| Рабочая температура | -10 ~ 40°C | |||
