CUBRUS ASTRA
3D-сканер метрологического класса с разрешением до 0,01 мм
Универсальное решение с высокой скоростью и точностью
3D-сканер CUBRUS ASTRA — инструмент для безупречной оцифровки сложных поверхностей в любых условиях. Имеет три режима сканирования (26/34 основных и 14 дополнительных лазерных линий), специальную точечную линию для деталей и функцию автоматического захвата отверстий. Обеспечивает скорость до 4 000 000 точек/сек, разрешение 0,02 мм и большую зону сканирования (720 × 640 мм).

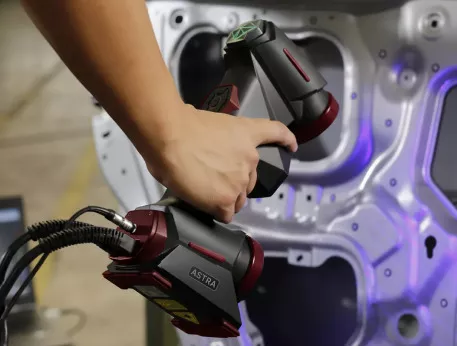

CUBRUS ASTRA применяется для метрологического контроля качества, реверс-инжиниринга, цифрового архивирования и анализа объектов в машиностроении, аэрокосмической и автомобильной промышленности, литейном производстве, образовании и сфере культурного наследия.

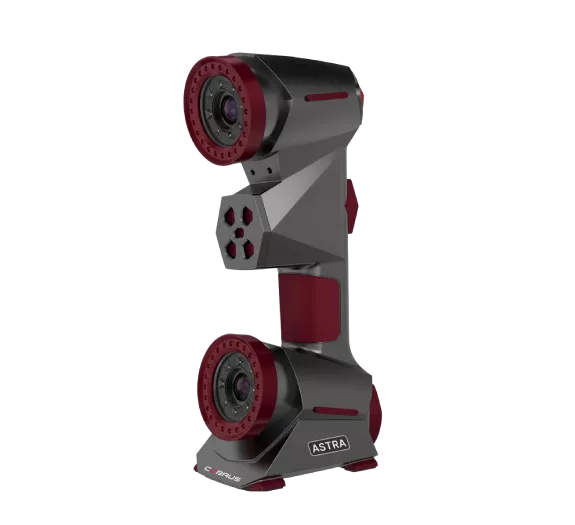

* Внешний вид и комплектация могут отличаться от представленных на изображении
- Три режима сканирования — 26/34 параллельных синих лазерных линии + 14 дополнительных для оптимального охвата поверхности
- Сканирование поверхностей любой сложности
- Встроенное программное обеспечение
- Высокая скорость (5,22 млн измерений/сек) и разрешение 0,02 мм
- Автоматический захват отверстий и большая зона сканирования
- Универсальность для работы с деталями всех размеров
- Беспроводной модуль для работы в сложных условиях
Технические характеристики
| Параметры | ||||
|---|---|---|---|---|
| Точность | до 0,02 мм | |||
| Объемная точность | 0,015 + 0,03 мм/м | |||
| Объемная точность со встроенной фотограмметрией | 0,015 + 0,02 мм/м | |||
| Объемная точность с внешней фотограмметрией | 0,015 + 0,015 мм/м | |||
| Скорость измерений | 4 000 000 точек/сек | |||
| Зона сканирования | до 720 x 640 мм | |||
| Источник света | 26 синих лазерных линий + 1 доп. линия + 14 синих лазерных линий Расстояние до объекта | |||
| Расстояние до объекта (стандартный режим) | 350 мм | |||
| Режим высокого разрешения | 200 мм | |||
| Размеры измеряемого объекта | 0,1 – 4 м | |||
| Габариты | 295 х 135 х 75 мм | |||
| Вес | 1 кг | |||
| Рабочая температура | -10 ~ 40°C | |||
